Новые измерения ультразвуковой визуализации глубокой венозной системы нижних конечностей. Классификация СЕАР: анатомические аспекты

Введение

Хронические венозные заболевания (ХВЗ) сосудов нижних конечностей позиционируют чаще всего как проблему эстетического характера, связанную с появлением варикозных вен или телеангиэктазий (сосудистых "звездочек или паучков"). Медицинский и социальный характер этой патологии, приводящей к хронической венозной недостаточности (ХВН) и тяжелым осложнениям (отечность, трофические язвы нижних конечностей, тромбофлебиты, венозные тромбозы, тромбоэмболии легочной артерии), нередко уходит на второй план. Такое положение продиктовало необходимость создания общего врачебного междисциплинарного "языка". На международном уровне в 1994-1995 гг. данный подход был создан и представлен в виде классификации СЕАР, которая основывается на клинических (Сlinic Classification), этиологических (Еtiologic Classification), анатомических (Аnatomic Classification) и патофизиологических (Рathophysiologic Classification) критериях [1].

Первые буквы названия разделов классификации сформировали термин - СЕАР. Преимущества такого подхода заключаются в точной формулировке развернутого диагноза ХВЗ, что необходимо для выбора адекватной лечебной тактики. За прошедшее время классификация СЕАР переведена на 8 языков мира и представлена в 25 научных изданиях разных стран [2]. В международном врачебном сообществе СЕАР получила право на существование и сегодня рекомендована к применению в отечественном здравоохранении [3]. В чем особенности заполнения классификации СЕАР? У каждого пациента с любыми клиническими проявлениями заболевания, при стадии как С0 (только симптомы, нет клинических проявлений), так и С6 (открытая трофическая язва), должны быть оценены все разделы классификации как критерии, определяющие индивидуальное течение болезни. В результате проведенного лечения клиническая картина может измениться и тогда флебологическая формула СЕАР должна быть пересмотрена.

Анатомический раздел (А) СЕАР включает номерной перечень 18 сегментов трех отдельно выделенных систем венозных сосудов, данные о которых необходимо отразить в классификации - поверхностной, глубокой и перфорантной (см. таблицу).

На каждом из представленных в классификации венозных сегментов должно быть определено наличие рефлюкса либо обструкции или сочетания механизмов (рефлюкс+обструкция). Это необходимо для заполнения патофизиологического раздела классификации (Р). Полученные данные помогают заполнить этиологический раздел (Е) СЕАР, для которого необходимо выяснить причину заболевания (врожденная, первичная, посттромботическая, посттравматическая, иная). Собранная информация отражается в формуле СЕАР, на основании которой выбирается метод лечения ХВЗ и ХВН. В современной трактовке в формулу СЕАР входит дата ее составления, что необходимо для оценки результатов динамического контроля за состоянием венозной системы до и после лечения, в процессе диспансерного наблюдения за пациентом [4].

Что позволяет объективно заполнить формулу СЕАР? Результаты ультразвуковых исследований венозных систем нижних конечностей. Достоверная диагностика является основой корректной классификации венозных проблем в каждом конкретном случае. Заполнить два последних раздела (анатомия, патофизиология) рекомендовано при помощи ультразвуковой допплерографии, совмещенной с клиническим осмотром как первый уровень обследования. Для второго уровня регламентировано применение "duplex colour flow scanning" в условиях лаборатории неинвазивных сосудистых исследований [5]. Таким образом, выбор тактики флебологического лечения становится прерогативой результатов эходопплерографического исследования. Международная врачебная ассоциация, изучающая причину и последствия рецидива, возникающего после хирургического лечения варикозно расширенных вен нижних конечностей (REVAS), в 2000 г. опубликовала консенсус с практическими рекомендациями - для профилактики рецидива варикозных вен на ногах необходимо ультразвуковое "картирование" варикозных вен как перед хирургическим лечением, так и в постоперационном или постманипуляционном периоде (ближайший, отдаленный) [6].

Целью представленной работы явились изучение возможностей и разработка технологий ультразвукового исследования глубокой венозной системы нижних конечностей, проводимого для заполнения анатомической рубрики классификации СЕАР у пациентов с различными клиническими проявлениями ХВЗ и ХВН. В последующих статьях планируется "ультразвуковое освещение" анатомических аспектов поверхностной и перфорантной венозных систем как составляющих флебологической формулы СЕАР.

Материал и методы

На различных ультразвуковых сканерах производства Меdison (стационарная, портативная аппаратура) во время консультаций сосудистого хирурга одновременно с клиническим осмотром у 63 пациентов было проведено ультразвуковое сканирующее исследование, целью которого являлось заполнение анатомического, патофизиологического и этиологического разделов классификации СЕАР. Данные подходы применялись у каждого пациента независимо от клинического класса ХВЗ и ХВН. Для исследования применялся набор линейных и конвексных датчиков, отличающихся по максимальной рабочей глубине. Ультразвуковое сканирование проводилось в режимах эхографии и эходопплерографии, включающей все виды (спектральная, цветовая) импульсной допплерографии во время дуплексного и/или триплексного отображения процесса исследования. Применяемая технология включала комплексную визуализацию сосудистого просвета, стенки и паравазальных тканей в разных положениях пациента (стоя, лежа, сидя, движение, ортодинамизм) при статическом и динамическом сканировании (прием свободной руки) на протяжении венозной системы нижней полой вены и нижних конечностей. Разработанная технология получила название "динамическая эходопплерография".

Результаты и обсуждение

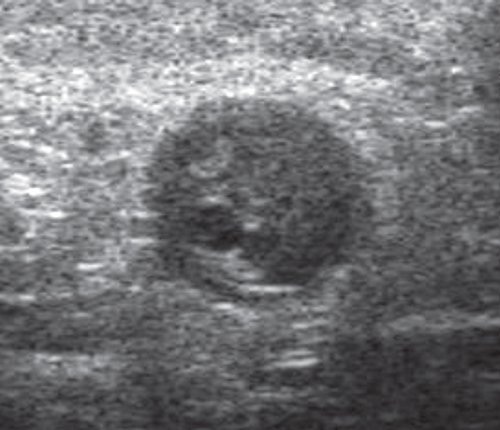

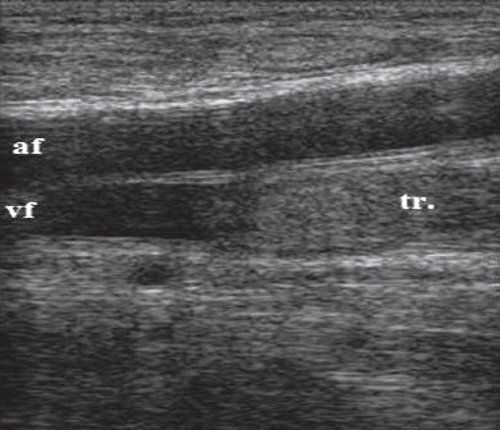

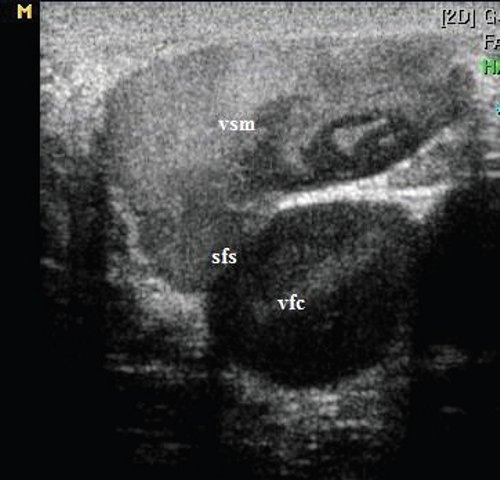

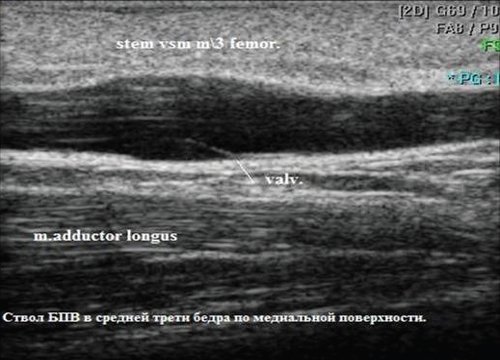

Установлено, что используемые ультразвуковые сканеры не требуют никаких дополнительных "усилий" для визуализации просвета венозного сосуда и паравазального окружения. Это позволяет в любом месте оценить диаметр вены, ее проходимость, наличие внутрипросветных включений и взаимосвязь сосуда с окружающими его тканями. В режиме эхографии предоставляется возможность визуализации спонтанного внутрипросветного эхоконтрастирования в результате венозного стаза в крупных венозных магистралях (рис. 1), а также сформированного тромбоза в просвете глубокой (рис. 2) или поверхностной вены (рис. 3). Наряду с этим можно получить ультразвуковое изображение свободного от мобильной гиперэхогенности или каких-либо других включений венозного просвета (рис. 4, а). Доступна также информация о строении стенки вены на всем протяжении периферического сосудистого русла и любой глубине расположения венозного сосуда, начиная от уровня подвздошных венозных сегментов (рис. 4, б) и до мышечных вен нижней трети голени (рис. 5, 6). Визуализация сосуда с паравазальным окружением позволяет получить представление об анатомо-топографических соотношениях стенки и просвета исследуемой вены с окружающими ее тканями и/или органами. Таким образом, при проведении ультразвукового сканирования врач может получить на любом уровне любую необходимую для него анатомо-топографическую информацию о венозном русле.

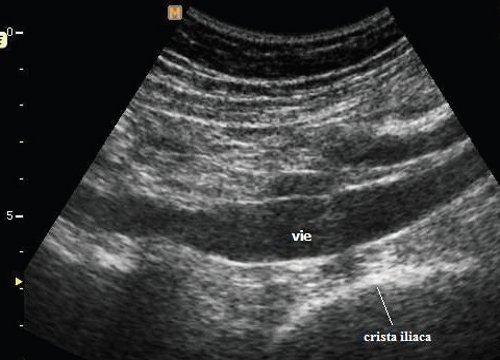

Применяемая нами технология динамической эходопплерографии делает доступным исследование всех сосудов глубоких венозных систем, представленных в классификации СЕАР - от нижней полой вены (А6) до вен, берущих начало от стопы (А15), как при отсутствии венозной патологии, так и при ее наличии. Как это происходит при визуализации сосудов глубокой венозной системы? Приемом "свободной руки" датчик медленно двигается по гелю, нанесенному на кожу вдоль проекции исследуемого сосудистого пучка (ультразвуковое сканирование на протяжении). Во время этого движения на видеоэкране сканера наблюдается своеобразный "фильм" о характеристиках исследуемой вены, во время которого можно определить место впадающих в нее или соединяющихся с ней сосудов, взаимоположение венозного просвета по отношению к другим сосудам, тканям, органам. Технологических ограничений при исследовании периферических венозных систем подобным образом практически не существует. Одновременно можно оценить просвет и стенку находящегося рядом артериального сосуда, паравенозной и паравазальной ткани и расположенных на протяжении этой "венозной дороги" различных тканей и органов тела человека.

Мы представляем некоторые результаты динамической эходопплерографии при заполнении анатомического раздела классификации СЕАР. Сегмент - глубокая венозная система (обозначения А6-А16).

Глубокая венозная система: анатомические ориентиры

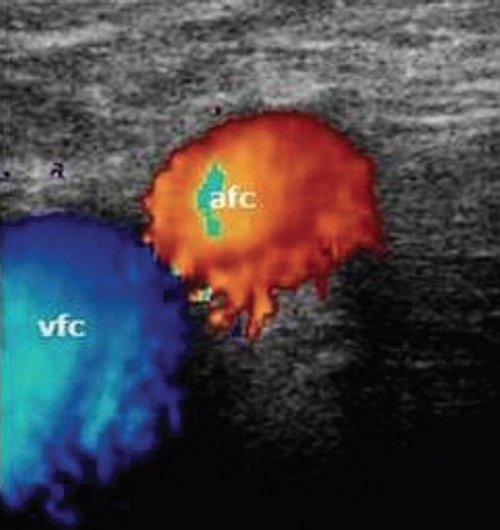

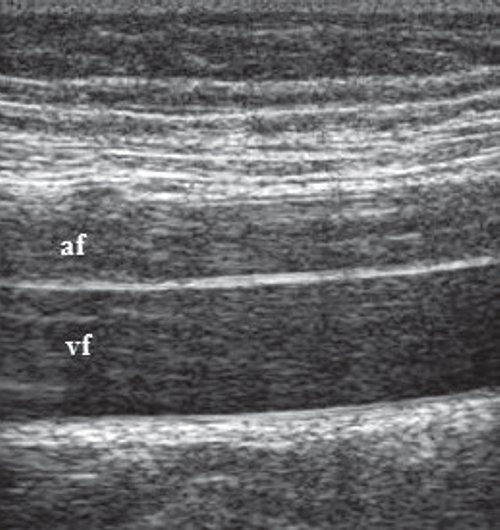

На каждом уровне расположения венозного сосуда имеются ориентиры, подтверждающие его анатомо-топографическую принадлежность. Главным ориентиром магистральной глубокой вены является симультантная артерия. Сосуды сопровождают друг друга на всем протяжении периферического сосудистого русла и расположены в общем фасциальном ложе (рис. 7, 8).

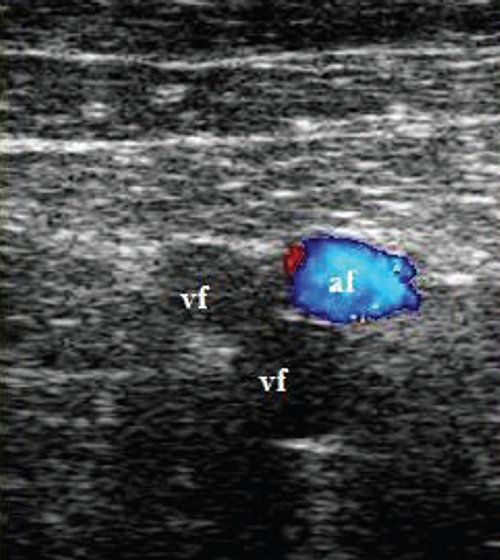

При ультразвуковой визуализации одна из наиболее часто встречающихся аномалий развития глубоких вен - дубликатура бедренной вены (рис. 9). Технология динамической допплерографии позволяет не только зарегистрировать два венозных просвета вместо одного, но и определить локализацию начала и окончания этого анатомического варианта венозного строения. Принципиально важно определить проходимость каждого венозного просвета на всем протяжении (возможен бессимптомный венозный тромбоз!).

Как известно, в анатомо-топографическом плане глубокие вены на уровне голени подразделяют на две группы. Каждая венозная группа имеет рядом расположенную симультантную артерию. В поперечной проекции сканирования ультразвуковое изображение этой сосудистой группы нередко напоминает "бабочку" (см. рис. 6):

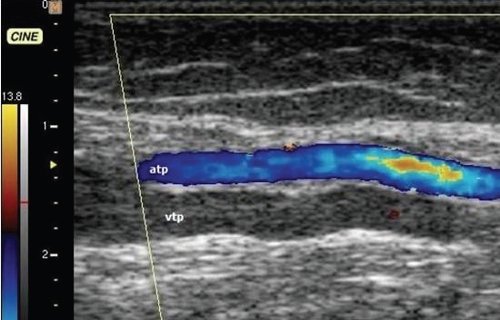

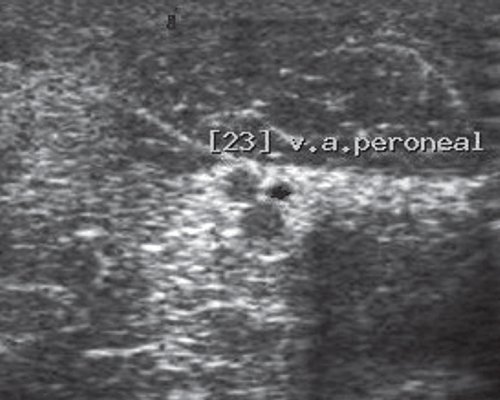

1) внемышечные глубокие вены (расположенные между или вне мышечной ткани). В классификации СЕАР к ним относятся круральные вены или вены голени (А15) - передние и задние боль- шеберцовые (рис. 10), малоберцовая или перонеальная (см. рис. 5, 6);

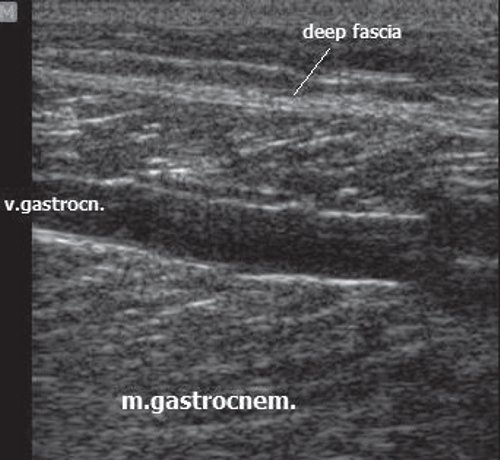

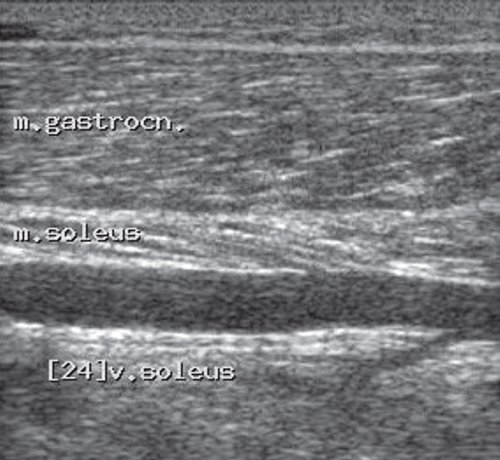

2) внутримышечные глубокие вены (расположены в толще мышечной ткани). В классификации СЕАР к ним относят так называемые мышечные вены (А16): икроножные (рис. 11), камбаловидные (рис. 12) и др.

Группа внутримышечных глубоких вен голени наиболее значима с точки зрения современного патогенеза ХВЗ. Предполагается, что некомпетентность поверхностных и глубоких венозных сосудов напрямую связана с несостоятельностью мышечно-венозной "помпы" компонента голени [7]. Идентифицировать внутримышечный венозный просвет возможно при ультразвуковом сканировании на протяжении тканевого массива всей мышцы. В продольной проекции просвет вены напоминает темную полосу среди белесоватой типичной перистости мышечной ткани, в просвете непораженной вены могут визуализироваться клапаны. При компрессионной пробе датчиком просветы внутримышечных вен в случае отсутствия патологии легко сжимаются. Сжать эти просветы не удается при наличии включений тромботического генеза. Внутримышечные вены голени при их некомпетентности, сопровождающейся расширением просвета и венозным стазом, являются резервуаром, где "рождаются" венозные тромбы. Предполагается, что чаще всего именно отсюда тромбоз начинает свой рост или "полет" проксимально по направлению к магистральным сосудам нижних конечностей, сердцу и/или легочным сосудам.

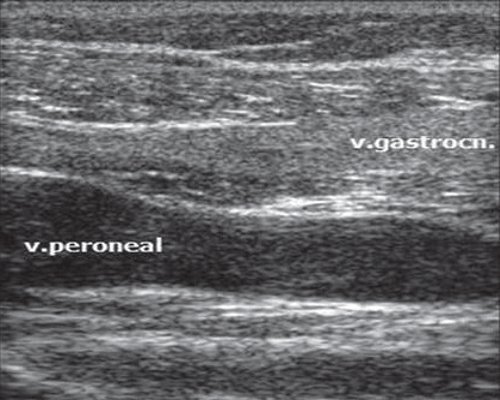

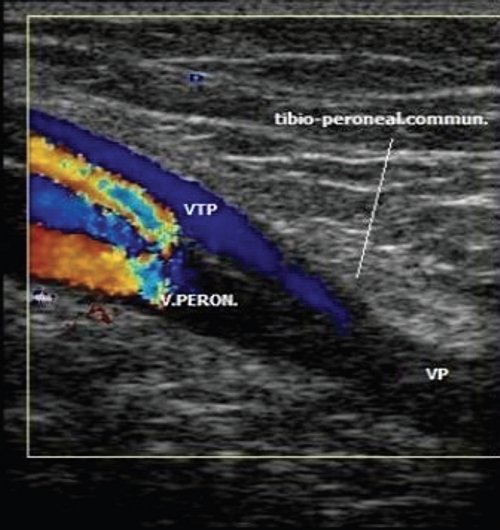

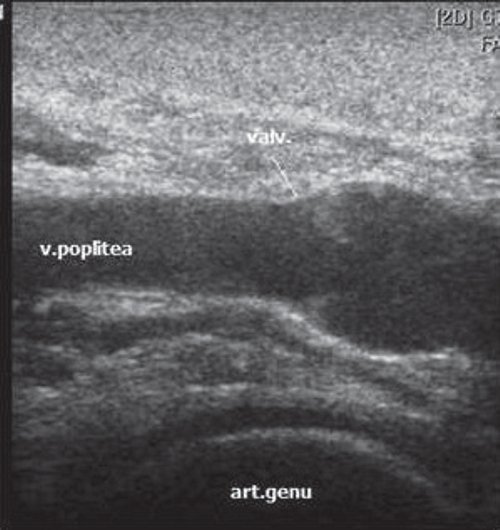

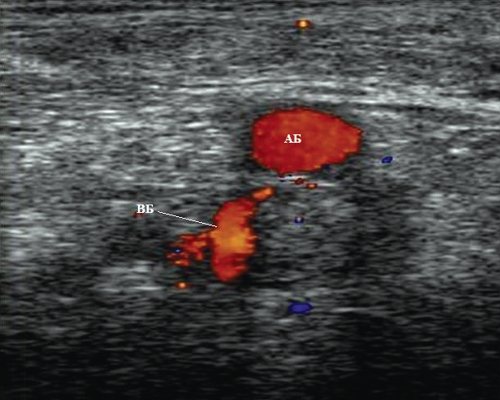

Внемышечные вены сегмента голени (А15 - круральные вены) представляют не менее значимый компонент венозной помпы. К ним относятся задние и передние большеберцовые (тибиальные) вены (см. рис. 10), малоберцовая (перонеальная) вена (см. рис. 5). Все эти сосуды парные и сопровождаются симультантной артерией. Как известно, сливаясь, они образуют тибио-перонеальное соединение, которое является преддверием начала подколенной вены (рис. 13, а) - магистрального ствола, где расположен первый из основных венозных клапанов, носящий название "клапан - вратарь" (рис. 13, б).

Ультразвуковая визуализация приемом динамической эходопплерографии позволила "увидеть", что варикозоподобная деформация стенок и просветов глубоких вен визуализируется так же отчетливо, как и поверхностных. Эти патологические изменения стенки глубоких вен встречаются на протяжении глубоких венозных сосудов голени, но могут быть выражены и в бедренном сегменте. Полученные данные влияют на формирование лечебной флебологической тактики и нацеливают врача на проведение длительного и систематического наблюдения за пациентом с признаками ХВЗ. Наличие у пациента признаков дисплазии сосудистой стенки и варикозоподобной дилатации просвета глубоких вен подтверждает обязательную флебологическую рекомендацию длительного ношения эластичных компрессионных изделий соответствующего лечебного класса.

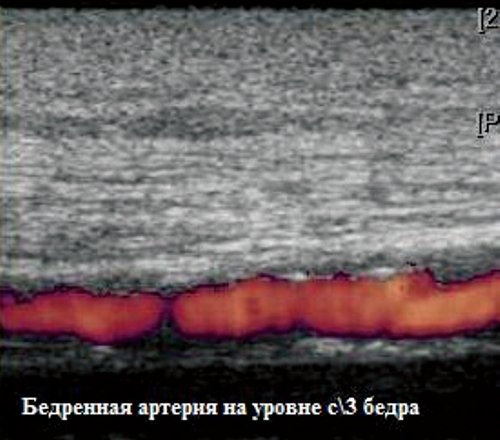

Параллельно с исследованием глубокой венозной системы возможно решение еще одной задачи - исследование строения, особенностей бифуркаций, формы просвета и сосудистой стенки симультантной венозному сосуду артерии. Особенности вариантов строения артериального сосудистого пучка или патологические процессы в артериальной стенке (рис. 14) не могут не влиять на функциональную анатомию прилегающих к ним венозных сосудов, уменьшая их диаметр или деформируяпросвет.

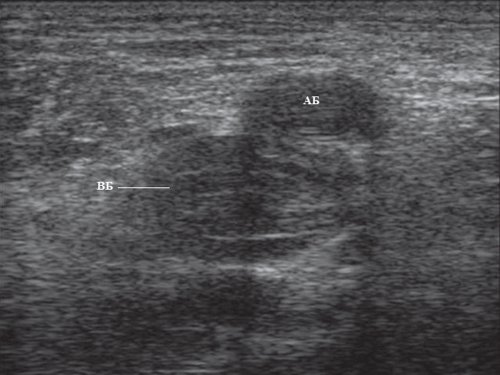

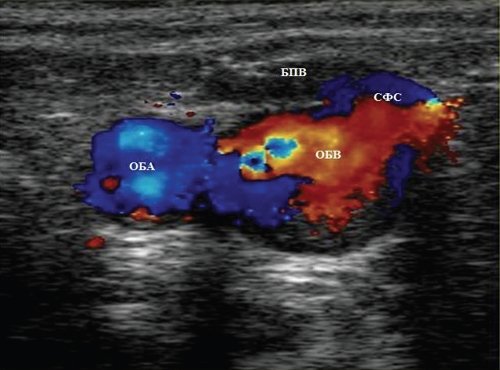

Таким же образом патологический процесс, локализованный на стенке венозного сосуда (например, посттромбофлебитические изменения), приводит к деформации общего фасциального ложа, в котором расположена и симультантная артерия (рис. 15, а, б). Посттромбофлебитические изменения стенки ранее тромбированного венозного сосуда с последующей одноканальнойреканализацией во время ультразвуковой визуализации могут быть обнаружены не сразу, однако косвенный признак - наличие артериовенозного шунтирования (рис. 15, в) - позволяет заподозрить перенесенный процесс и направить внимание на поиск признаков венозной обструкции - информации, необходимой для заполнения следующего патофизиологического раздела классификации СЕАР.

Заключение

Технология динамической эходопплерографии рекомендуется в качестве ведущего методологического приема ультразвукового исследования глубокой венозной системы нижних конечностей при заполнении анатомического раздела классификации СЕАР. Динамическое ультразвуковое сканирование позволяет в реальном времени получить развернутую характеристику сосудистого пучка на протяжении системы нижней полой вены и глубоких вен нижних конечностей. Во время ультразвукового исследования глубокой венозной системы нижних конечностей с целью заполнения анатомического раздела классификации необходимо не только изолированно оценивать венозный сосуд, но и уделять внимание ультразвуковой характеристике сопутствующих венозному сосуду паравазальных тканей и сосудистых структур.

Литература

1. Савельев В.С., Гологорский В.А., Кириенко А.И. и др. Флебология.: Руководство для врачей. Подред. В.С. Савельева. М.: Медицина, 2001.
2. Ramelet Albert-Andrien., Kern Philippe., Michel Perrin. Varicose veins and telangiectasias. M.: Masson, Paris, 2003; Elsevier SAS.
3. Богачев В.Ю. Новые рубежи флебологии. Обзор материалов ХХIII Всемирного конгресса Международного общества ангиологов // Флебология. 2008. Т. 2. N 4. С. 84-89.
4. Nicolaides A.A., Allegra C., Bergan J. et al. Management of Chronic Venous Disorders of the Lower Limbs Guidelines According to Scientific Evidence // International Angiology, 2008. V. 27. P. 1-59.
5. Alam Murad, Tri H.Nguyen., Jeffrey S.Dover. Procedures in cosmetic dermatology: Treatment of leg Veins. M.: Elsevier Inc., 2006
6. Никитин Ю.М., Труханов А.И. Ультразвуковая допплеровская диагностика в клинике. М.: Москва-Иваново. МИК 2004.
7. Perrin M., Guex J.J., Ruckley C.V., et al. Reccurent varices after surgery (REVAS), a consensus document // Cardiovascular Surgery. 2000. V. 8. N 4. P. 233-245.
