Программа STRAIN+ - количественная оценка сократимости миокарда ЛЖ
STRAIN+ - программа автоматической количественной оценки параметров глобальной и сегментарной сократимости стенки левого желудочка (ЛЖ) сердца, путем измерения деформации, отслеживания спеклов - естественных акустических маркеров на серошкальном изображении.
Акустические маркеры случайным образом равномерно распределяются по всему миокарду. Положение каждого спекла определяется и точно прослеживается в последовательных кадрах. Так можно определить расстояние, на которое перемещается спекл от кадра к кадру. Зная частоту смены кадров, можно определить скорость движения спекла, а по смещению спекла можно получить данные о деформации участков миокарда.

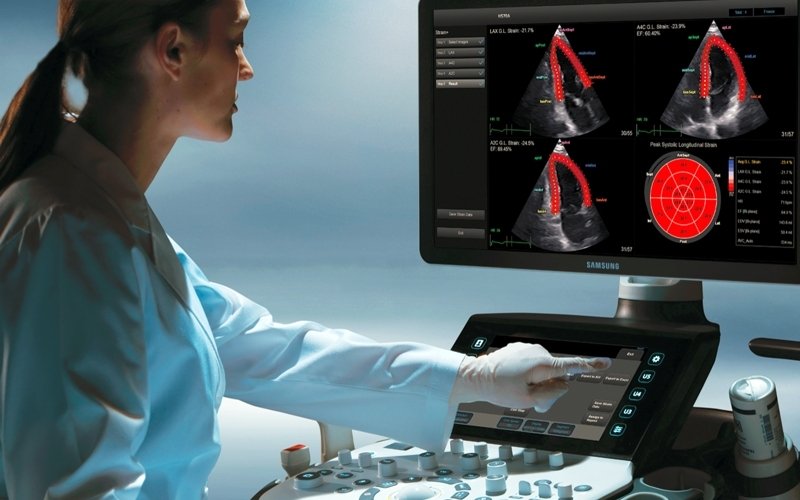

Рис. 1. Программа Strain+ на УЗ сканере HS70A (компании Samsung).
Чтобы измерить деформацию, используя технологию спекл-трекинга, необходимо вначале указать границы левого желудочка. В программе Strain+ используется полуавтоматический метод установки границ. После выбора трех референсных точек на изображении ЛЖ, соответствующие границы ЛЖ генерируются автоматически, предусмотрены удобные способы ручной коррекции выделенных границ.
В программе Strain+ (от компании Samsung) реализован усовершенствованный алгоритм спекл-трекинга, благодаря которому более точно отслеживается движение стенки желудочка как в норме, так и при его нарушениях. Результатом работы программы являются параметрические кривые (Parametric Image), изображение в режиме цветового M-режима и диаграмма типа «бычий глаз» (Bull's Eye) с применением новой цветовой карты. На ней полученное значение деформации дискретно разделяется по срезам и более низкие значения отображаются светлыми цветами, а более высокие - темными.

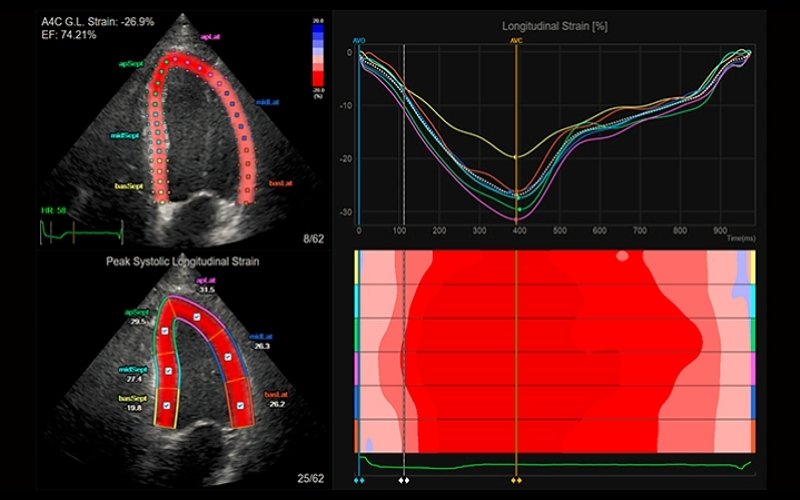

Рис. 2. Общий вид экрана программы Strain+.

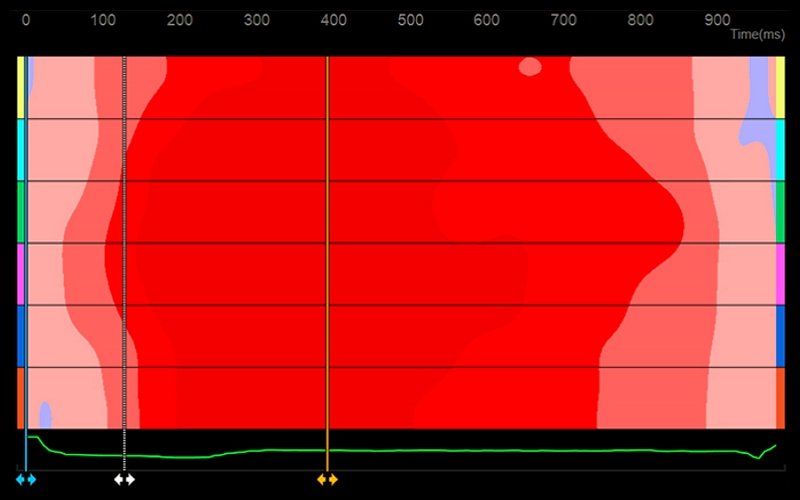

Рис. 3. Изображение в цветном М-режиме.

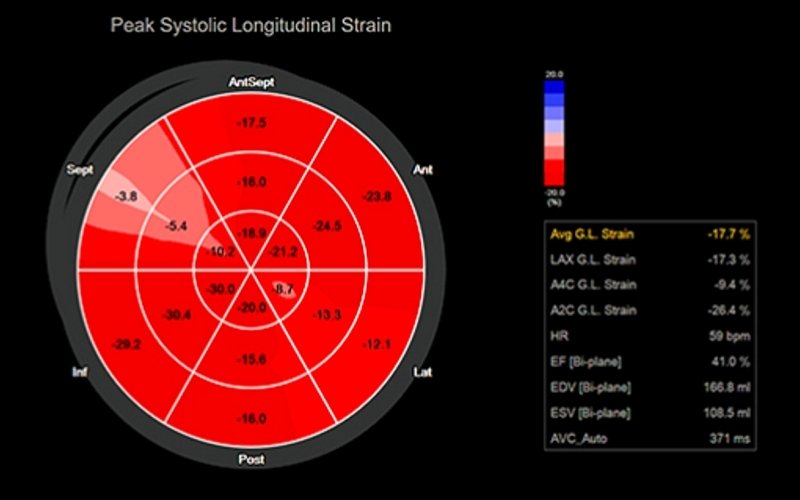

Рис. 4. Диаграмма «Бычий глаз».
Клиническое применение технологии STRAIN+
- Недифференцированная гипертрофия миокарда.
- Стеноз аорты.
- Ишемическая болезнь сердца.
- Оценка кардио токсичности при химиотерапии у онкобольных.
В инструмент Strain+ встроена функция AutoEF (автоматизированный расчет фракции выброса), облегчающая измерение фракции выброса левого желудочка и функция TMAD для автоматического анализа движения фиброзного кольца митрального клапана.

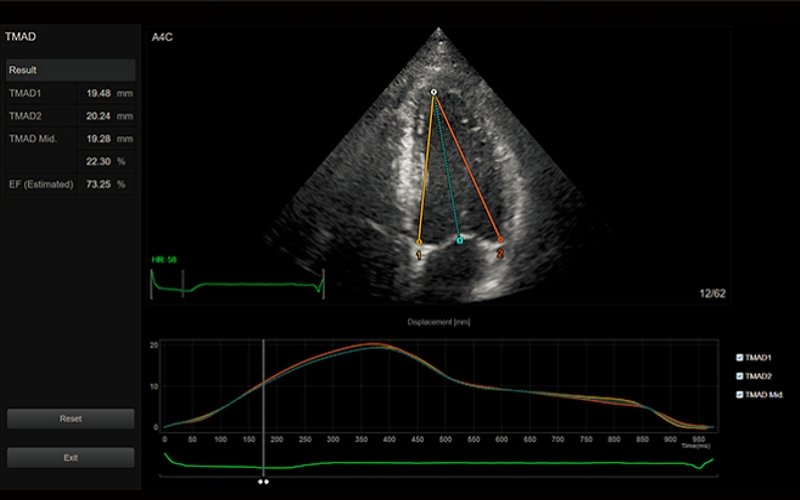

Рис. 5. Общий вид экрана функции TMAD.

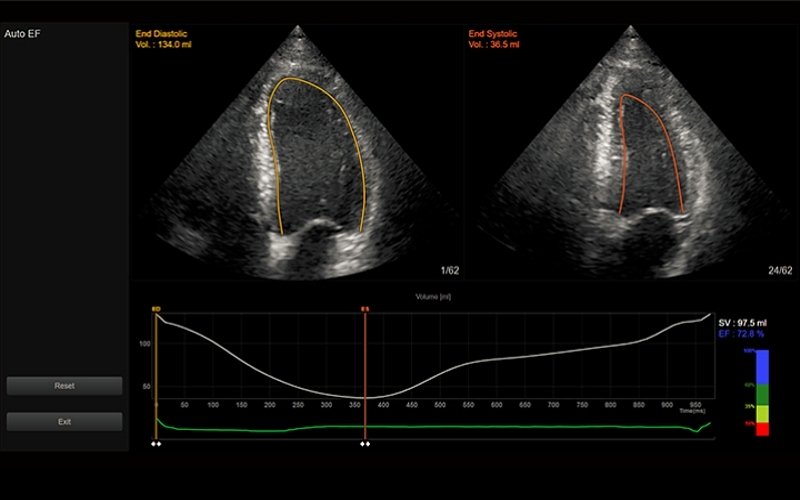

Рис. 6. Общий вид экрана функции AutoEF.
Встроенная пошаговая инструкция позволяет эффективно применять Strain+ уже при первом использовании.
